GPZ(Ⅱ)型盆式橡膠支座

　　GPZ(Ⅱ)型盆式橡膠支座
　　GPZ系列(Ⅱ)型盆式橡膠支座是由中交公路規劃設計院設計，根據交通部JT391-1999《公路橋梁盆式橡膠支座》標準生產的，在原來GPZ系列盆式橡膠支座的基礎上，作了較大的改進，主要內容為：
　　a、支座設計承載力從原來的1000KN-50000KN擴大為0.8～60MN，級差從18級增至31級，擴大了使用范圍;
　　b、常溫型活動支座設計磨擦系數 小取值原來的0.04下調到0.03。
　　GPZ(Ⅱ)型盆式橡膠支座構造特點與功能：
　　GPZ系列(Ⅱ)型盆式橡膠支座是GPZ系列的改進型號，其工作原理是利用被封閉在鋼制盆腔內的橡膠塊，在三向受力狀態下具有流體的體積不可壓縮性的特點，將橋梁上部結構的反力可靠地傳遞到墩臺上，并實現橋梁梁端的轉動，同時依靠聚四氟乙烯板與不銹鋼板之間的自由滑移，來適應橋梁上部結構由于氣溫變化、混凝土徐變收縮等因素引起的水平位移，從而保證橋梁的使用安全。本產品適用于各類高等級公路橋梁、及其它大中型橋梁。GPZ(II)型盆式橡膠支座可以分為:固定支座、單向活動，其中單向活動支座非滑移方向的水平承載力均不小于固定支座堅向承載力的10%。其中抗震型GPZ盆式支座水平承載力不小于支座堅向承載力的20%。整個支座轉動角度不小于0.02rad,再加入5201硅脂潤滑后，常溫型活動支座設計摩阻系數 小取0.03.加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數 小取0.06。GPZII型盆式支座它屬于GPZ型公路橋梁盆式橡膠支座系列產品，與同類的盆式支座或板式橡膠支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。本系列支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。每個級別分固定（GD），單向活動（DX）和雙向活動（SX）三種類型。本系列盆式支座具有建筑高度低，滑移面磨擦系數小，承載能力大，轉動性能靈活，緩沖性能好，構造簡單，重量輕，價格便宜等優點，是建筑連續梁式的 佳支座。與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。主要用來滿足大型橋梁建造的需要。
　　GPZ(II)型盆式橡膠支座的產品特性
　　1、采用不銹鋼板與聚四氟乙烯模壓板間的平面滑移作為支座的滑移面。具有低的磨擦系數、承載能力大、變形小，耐磨耗、抗腐蝕能力強。
　　2、由于采用密封的橡膠不但大大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。
　　3、公路橋梁盆式橡產支座具有構造簡單、重量輕、價格便宜的特點。本產品對橋梁的建筑高度低，對橋梁設計非常有利，主要用來滿足大型橋梁建造的需要。
　　GPZ系列(Ⅱ)型盆式橡膠支座的種類：
　　按使用性能分為：
　　a、雙向活動支座：具有豎向承載、豎向轉動和多向滑移性能，代號為SX;
　　b、單向活動支座：具有豎向承載、豎向轉動和單一方向滑移性能，代號為DX;
　　c、固定支座：具有豎向承載和豎向轉動性能，代號為GD。
　　按適用溫度范圍分為：
　　a、常溫型支座：適用于-25℃～+60℃
　　b、耐寒型支座：適用于-40℃～+60℃，代號為F。
　　2、豎向承載能力：在豎向設計荷載作用下，支座壓縮變形值不大于支座總高度的2%，盆環上口徑向變形不大于盆環處徑的0.5‰，支座殘余變形不超過總變形量的5%。
　　3、水平承載力固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力的10%。支座設計承載力和水平承載力均允許超載10%。
　　4、轉角：支座轉動角度不小于0.02rad(1'0.8")。
　　5、摩阻系數：加5201硅脂潤滑后，常溫型活動支座設計摩阻系數 小取0.03，耐寒型活動支座設計摩阻系數 小取0.06。
　　GPZ系列(Ⅱ)型盆式橡膠支座是由中交公路規劃設計院設計，根據交通部JT391－1999《公路橋梁盆式橡膠支座》標準生產的，在原來GPZ系列盆式橡膠支座的基礎上，作了較大的改進，主要內容為：
　　a、支座設計承載力從原來的1000KN－50000KN擴大為0.8～60MN，級差從18級增至31級，擴大了使用范圍；
　　b、常溫型活動支座設計磨擦系數 小取值原來的0.04下調到0.03。
　　c、支座轉角從原來的0.01164rad(40")擴大為0.02rad(1'0.8")。
　　d、位移級數從原來的二級增加到三級；
　　e、為了支座更換方便，改進了地腳螺栓的設計；
　　f、調整了支座的平面尺寸。
　　經改進后的GPZ系列(Ⅱ)型盆式橡膠支座設計合理、結構緊湊，已達到國際水平。
　　GPZ系列(Ⅱ)型盆式橡膠支座主要設計參數:
　　1、GPZ系列(Ⅱ)型盆式橡膠支座的種類：
　　按使用性能分為：
　　a、雙向活動支座：具有豎向承載、豎向轉動和多向滑移性能，代號為SX；
　　b、單向活動支座：具有豎向承載、豎向轉動和單一方向滑移性能，代號為DX；
　　c、固定支座：具有豎向承載和豎向轉動性能，代號為GD。
　　按適用溫度范圍分為：
　　a、常溫型支座：適用于-25℃～+60℃
　　b、耐寒型支座：適用于-40℃～+60℃，代號為F。
　　2、豎向承載能力：在豎向設計荷載作用下，支座壓縮變形值不大于支座總高度的2%，盆環上口徑向變形不大于盆環處徑的0.5‰，支座殘余變形不超過總變形量的5%。
　　3、水平承載力固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力的10%。支座設計承載力和水平承載力均允許超載10%。
　　4、轉角：支座轉動角度不小于0.02rad(1'0.8")。
　　5、摩阻系數：加5201硅脂潤滑后，常溫型活動支座設計摩阻系數 小取0.03，耐寒型活動支座設計摩阻系數 小取0.06。
　　6、GPZ系列(Ⅱ)型盆式橡膠支座位移量一覽表

　　GPZ(Ⅱ)型盆式橡膠支座支座代號

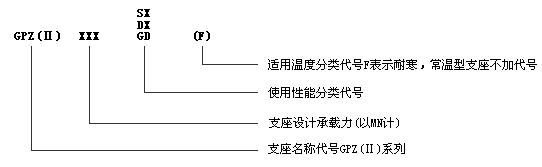

　　支座代號表示方法：

　　例如：
　　GPZ15SXF:表示GPZ系列中設計承載力為15MN的雙向(多向)活動的耐寒型盆式支座。
　　GPZ35DX：表示GPZ系列中設計承載力為35MN的單向活動的常溫型盆式支座。
　　GPZ50GD：表示GPZ系列中設計承載力為50MN的固定的常溫型盆式支座。
　　GPZ(Ⅱ)型盆式橡膠支座的性能特點
　　1、采用不銹鋼板與四氟板的平面滑移做為支座的滑移面，摩擦系數低(μ≤0.06)，承載能力大，豎向變形小，耐磨耗，抗腐蝕能力強。
　　2、GPZ(Ⅱ)型盆式橡膠支座構造簡單，重量輕，價格比鑄鋼支座低，具有明顯的經濟效益。
　　3、建筑高度低，對橋梁的結構設計非常有利。
　　4、使用養護簡單。
　　盆式橡膠支座（盆式支座）產品執行JT/T391-2009標準要求。
　　一、盆式橡膠支座的結構和性能
　　盆式橡膠支座的工作原理是利用被半封閉在鋼制盆腔內的彈性橡膠體，在三向受力狀態下具有流體性質的特點，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所受的剪切應力不再由橡膠塊全部承擔，而間接作用于鋼制底盆及四氟板與不銹鋼板之間的滑移上。從實驗得到的數據來看，橡膠體處于三向約束狀態時的抗壓彈性模量為5×103MPa，比無側向約束的抗壓彈性模量增大近20倍，因而支座承載能力大大提高，解決了普通橡膠支座承載能力低的局限性。所以盆式橡膠支座是能滿足大的支承力，大的水平位移，大的轉角要求的新型產品。
　　二、公路橋梁盆式橡膠支座
　　1、性能及分類
　　雙向活動支座：具有豎向轉動和縱向與橫向滑移性能。
　　單向活動支座：具有豎向轉動和單一方向滑移性能。
　　固定支座：僅具有豎向轉動性能。
　　2、適用溫度范圍
　　常溫型支座：適用于-25℃～＋60℃
　　耐寒型支座：適用于-40℃～＋60℃
　　3、支座的技術性能
　　支座豎向轉動角度不小于0.02rad。
　　支座位移量設計：雙向活動支座和單向活動支座順橋向位移量分為五級：±50mm，±100mm，±150mm，±200mm，±250mm。雙向活動支座的橫向位移量為±50mm，單向活動支座的橫向位移量限值為±3mm。位移量可根據實際需要進行調整。豎向承載力（MN）0.4～60MN共分33級，非滑移方向的水平承載力均不小于豎向承載力的10％。
　　磨擦系數(加5201硅脂潤滑)：常溫型μ≤0.03 耐寒型μ≤0.06
