GPZ(KZ)系列抗震盆式橡膠支座

　　GPZ(KZ)系列公路橋梁抗震盆式橡膠支座
　　GPZ(KZ)抗震盆式橡膠支座是依據交通行業標準《公路橋梁盆式橡膠支座》(標準號JT391-1999)及公路工程抗震設計規范(JTJ004-89)，在盆式橡膠支座的基礎上增加了消能和阻尼措施。GPZ(KZ)系列抗震盆式橡膠支座包括固定支座和單向活動支座兩種型式，和與之配套使用的還有雙向活動支座。支座規格按JT391-1999要求分為31級。支座豎向設計承載力、支座轉角、支座摩擦系數及位移均按標準要求設計。僅固定支座各方向和單向活動支座非滑移方向的水平力由原支座設計承載力的10%提高至20%。國內外采取的是剛性抗震法和柔性減震法兩種抗震方法，剛性抗震需增大結構(包括基礎結構和抗震支座結構)尺寸,柔性減震的特點是：減震性能好而剛度較小，在較大地震波的情況下有被破壞的可能。該系列支座采取了剛、柔結合等有效抗震措施，增大了支座的耗能能力， 大的改善了支座的抗震性能，因此地震發生時可提高橋梁的抗震能力， 大限度的限制了橋梁上下部結構之間的相對位移，減小了地震力的放大系數。非地震時等同一般盆式橡膠支座使用。

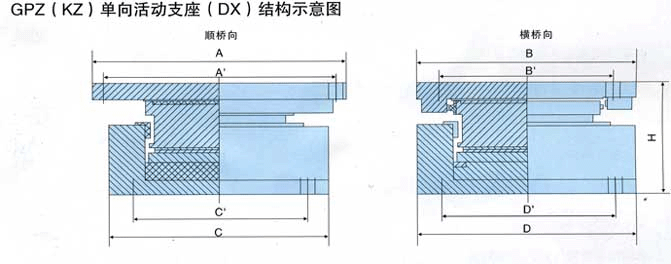

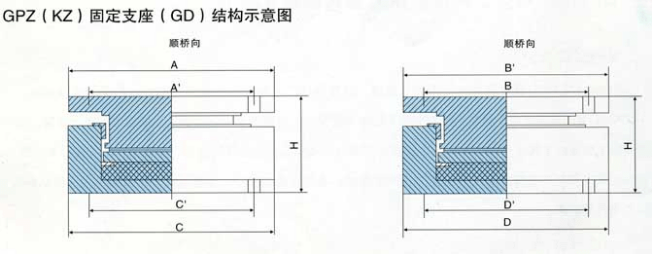

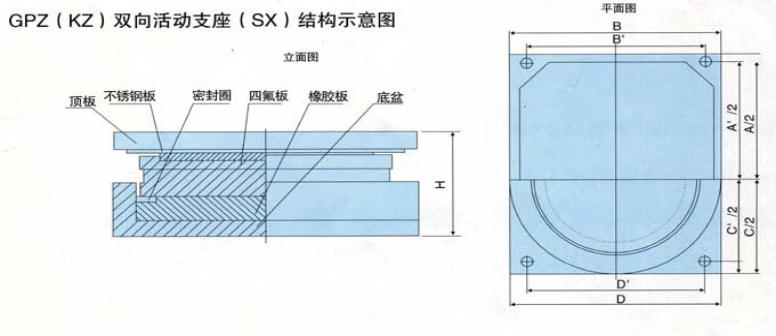

　　GPZ(KZ)抗震盆式橡膠支座結構型式：
　　GPZ(KZ)GD型橡膠支座主要由上座板、減震鋼板、密封圈、橡膠板、底盆和阻尼橡膠圈組成，上座板和減震鋼板間構成了減震滑動面,支座可承受20%支座反力的水平力，當發生地震時，不銹鋼板間滑動消能,然后阻尼橡膠產生陰尼耗能，使支座沿橋縱橫方向，均能產生減震消能作用。GPZ(KZ)DX活動支座在GPZ(GD)的基礎上增加了中間鋼板，四氟滑板及側向滑移裝置，通過不銹鋼板和聚四氟乙烯板間的滑移來適應梁體的伸縮。
　　GPZ(KZ)GD固定抗震盆式橡膠支座，主要由上座板、消能板、密封圈、橡膠板、底盆和阻尼膠圈等組成；GPZ(KZ)DX單向活動抗震盆式橡膠支座還有中間鋼板、四氟滑板、不銹鋼滑板及側向滑移裝置等。減震原理主要是當支座水平力大于支座設計豎向承載力的20%后，消能板開始滑移，起到第一道隔震效果，然后陰壓圈發揮第二道阻尼效果，支座起到抗震作用。當?shù)卣饹_擊波超過一定 限時，該系列的剛性抗震起到第三道抗震效果。

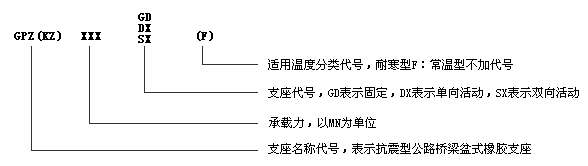

　　規格代號：

　　GPZ(KZ)抗震盆式橡膠支座性能：
　　1、豎向設計承載力
　　GPZ(KZ)抗震盆式橡膠支座系列支座設計承載力分31級，即0.8、1、1.25、１.5、2、2.5、3、３.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55和60MN。支座設計承載力充許超載10%。
　　2、水平承載力
　　固定支座水平各方向和單向活動支座非滑移方向的水平承載力，可承受支座設計承載力的20%。
　　3、摩擦系數
　　活動抗震支座，常溫型支座(-25℃～+60℃)設計摩擦系數 小取值μ=0.03，耐寒型支座(-40℃～+60℃)設計摩擦系數 小取值μ=0.06。
　　4、支座轉向
　　支座充許轉角為0.02rad。
　　5、位移
　　單向活動抗震支座位移量，橫橋?yàn)?plusmn;3mm，縱橋向位移量見表1。
　　單向活動GPZ(KZ)抗震盆式橡膠支座位移量

　　盆式橡膠支座的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質來實現上部結構的轉動，同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移。從實驗的數據來看，橡膠處于三向約束狀態的抗壓彈性模量為5×104kg/cm2,比無側向約束的抗壓彈性模量增大近20倍，因而支座承載能力大大提高，解決了普通橡膠支座承載能力的局限。所以盆式橡膠支座是能滿足大的支承反力，大的水平位移，大的轉角要求的新型產品。
